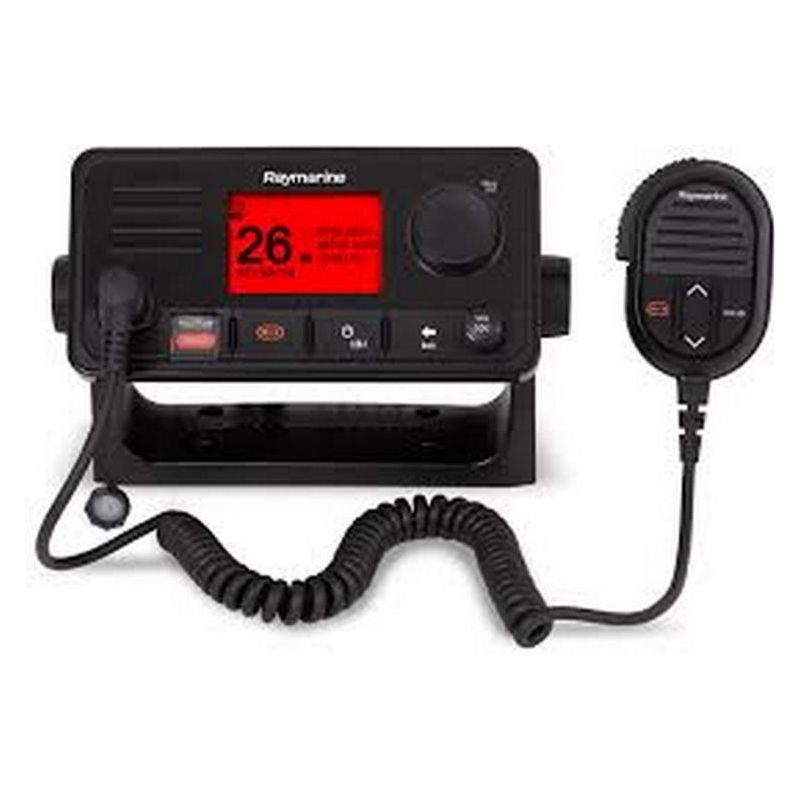

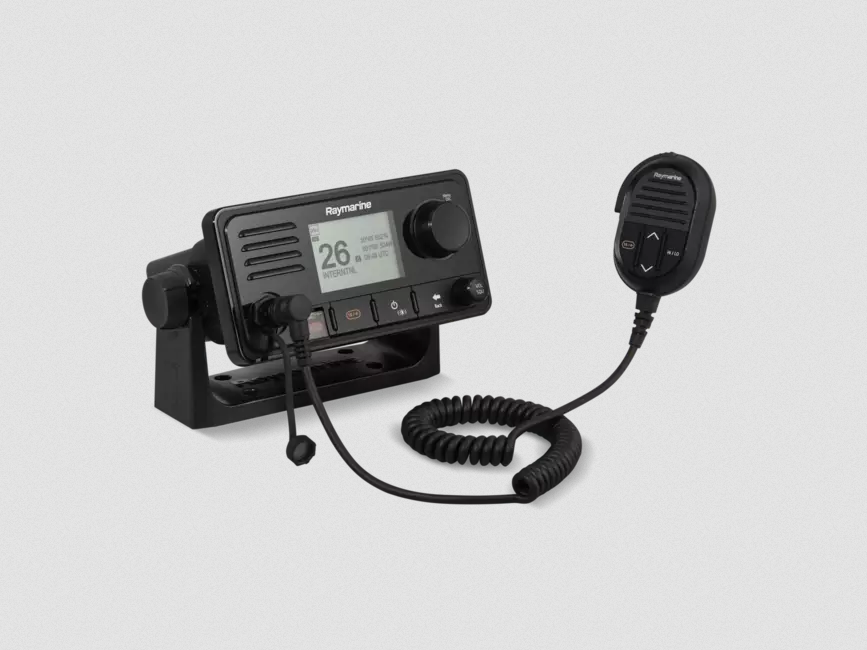

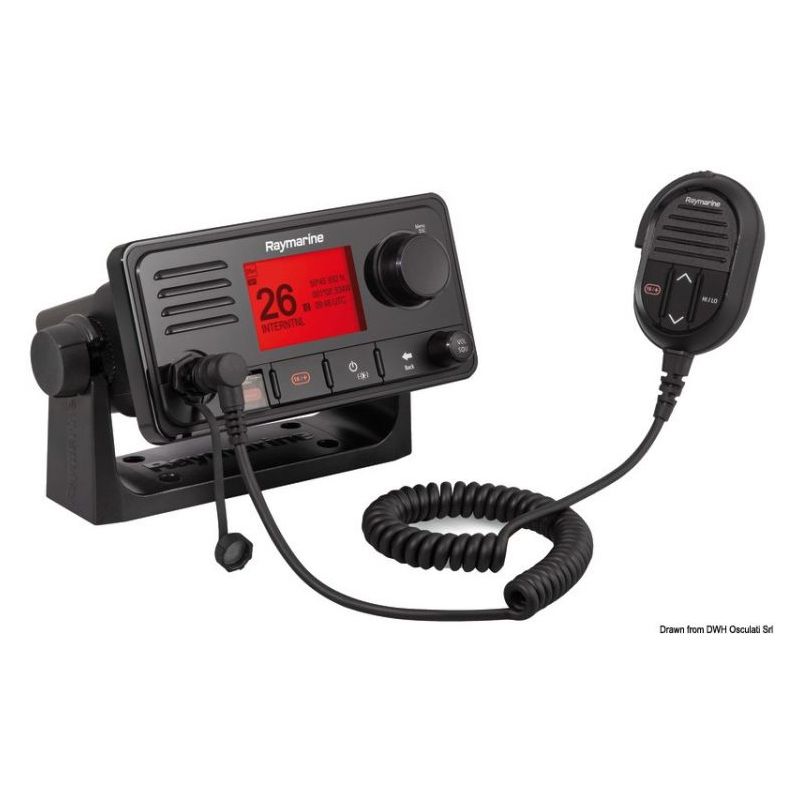

Raymarine Ray73 VHF Radio

Opis proizvoda

VHF radio s mogućnosti dvije stanice s GPS-om, AIS-om i razglasom

Raymarine VHF radio Ray73 ima interni AIS prijamnik i mogućnosti zvučnika te dolazi s velikim kontrolama i velikim zaslonom za jednostavno upravljanje na moru.

Ray73 također podržava dodatne žičane ili bežične RayMic kontrolere za istinsku kontrolu više stanica i mogućnost interkoma.

Kada je povezan s dodatnom zvučnom sirenom, Ray73 može generirati automatske signale za maglu i raditi kao sustav za razglas.

Ključne značajke Ray73:
– Pomorski VHF s digitalnim selektivnim pozivom
– Unutarnji AIS prijemnik daje podatke o cilju za ploter, radar i instrumente
– Signalizacija za maglu i funkcije javnog razglasa s dodatnom zvučnom sirenom (M95435)
– Žičano ili bežično proširenje s dodatnim RayMic slušalicama
– Ugrađeni GPS/GNSS prijemnik s priključkom za dodatnu vanjsku antenu
– NMEA2000 i NMEA0183 umrežavanje za integraciju sa sustavima na brodu
– Priključak audio izlaza za dodatni opcionalni pasivni daljinski zvučnik (A80542)
– Uključeni kompleti za površinsku montažu i montažu na nosač

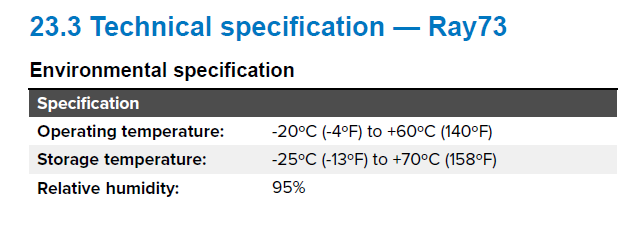

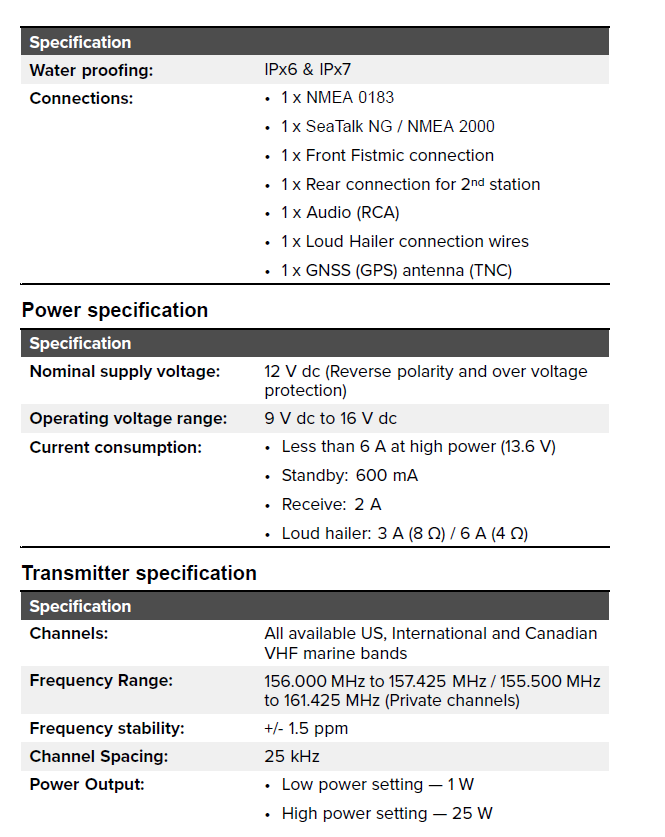

Specifikacije
– Radna temperatura: -20ºC (-4ºF) do +60ºC (140ºF)
– Temperatura skladištenja: -25ºC (-13ºF) do +70ºC (158ºF)
– Relativna vlažnost zraka: 95%
– Vodonepropusnost: IPx6 i IPx7
– Veze
• 1 x NMEA 0183
• 1 x SeaTalkng ® / NMEA 2000
• 1 x prednji Fistmic priključak
• 1 x stražnji priključak za 2. stanicu
• 1 x audio (RCA)
• 1 x Loud Hailer priključne žice
• 1 x GNSS (GPS) antena (TNC)
– Napajanje: 12 V dc (zaštita od obrnutog polariteta i prenapona)
– Raspon radnog napona: 9 V DC do 16 V DC
– Potrošnja
• Manje od 6 A pri velikoj snazi ​​(13,6 V)
• Standby: 600 mA
• Primanje: 2 A
• Razglas: 3 A (8 Ω) / 6 A (4 Ω)

– Kanali: Svi dostupni međunarodni, Američki i Kanadski
– Frekvencijski raspon: 156.000 MHz do 157.425 MHz / 155.500 MHz do 161.425 MHz (privatni kanali)
– Stabilnost frekvencije: +/- 1,5 ppm
– Razmak kanala: 25 kHz
– Izlazna snaga
• Postavka niske snage — 1 W
• Postavka visoke snage — 25 W

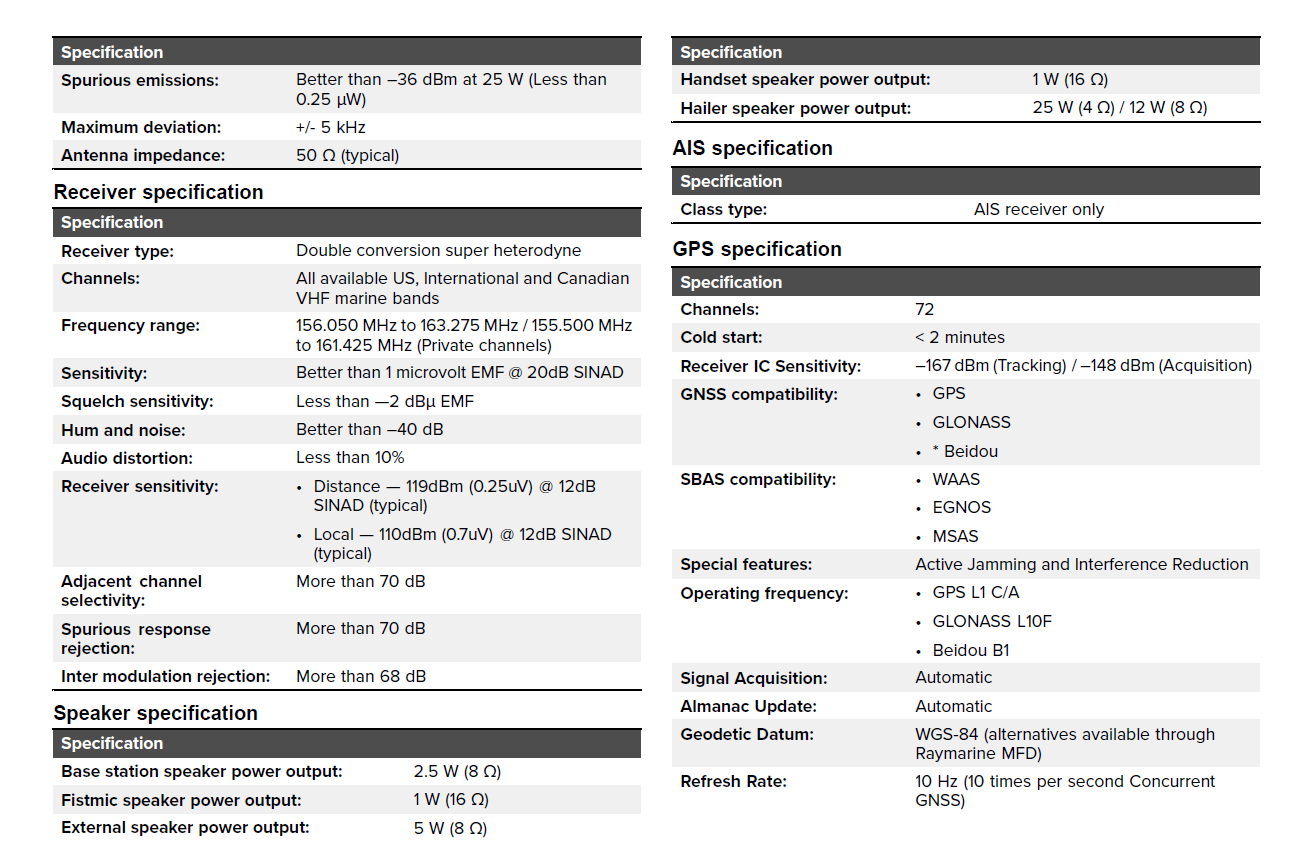

– Emisije: od –36 dBm pri 25 W (Manje od 0,25 μW)
– Maksimalno odstupanje: +/- 5 kHz
– Impedancija antene: 50 Ohma (tipično)

PRIJEMNIK:
– Vrsta prijemnika: Super heterodin dvostruke konverzije
– Frekvencijski raspon: 156,050 MHz do 163,275 MHz / 155,500 MHz do 161,425 MHz (privatni kanali)
– Osjetljivost: od 1 mikrovolta EMF @ 20dB SINAD
– Squelch osjetljivost: Manje od —2 dBμ EMF
– Brujanje i buka: Bolje od –40 dB
– Izobličenje zvuka: Manje od 10%
– Osjetljivost prijemnika
• Udaljenost — 119dBm (0,25uV) @ 12dB SINAD (tipično)
• Lokalno — 110dBm (0,7uV) @ 12dB SINAD (tipično)
– Selektivnost susjednog kanala: Više od 70 dB
– Odbijanje lažnog odgovora: Više od 70 dB
– Odbijanje inter modulacije: Više od 68 dB
– Izlazna snaga zvučnika bazne stanice: 2,5 W (8 Ω)
– Snaga Fistmic zvučnika: 1 W (16 Ω)
– Snaga vanjskog zvučnika: 5 W (8 Ω)
– Izlazna snaga zvučnika slušalice: 1 W (16 Ω)
– Snaga izlaza za zvučnik razglasa: 25 W (4 Ω) / 12 W (8 Ω)

AIS
-Tip klase: Samo AIS prijemnik

GPS
– Kanali: 72
– Hladni start: < 2 minute
– IC osjetljivost prijemnika: –167 dBm (praćenje) / –148 dBm (stjecanje)
– GNSS kompatibilnost:
• GPS
• GLONASS
• * Beidou
– SBAS kompatibilnost:
• WAAS
• EGNOS
• MSAS
– Posebne karakteristike: Aktivno smanjenje ometanja i smetnji
– Radna frekvencija:
• GPS L1 C/A
• GLONASS L10F
• Beidou B1
– Prikupljanje signala: Automatski
– Ažuriranje almanaha: Automatski
– Geodetski datum: WGS-84 (alternative dostupne putem Raymarine MFD)
– Brzina osvježavanja: 10 Hz (10 puta u sekundi Concurrent GNSS)

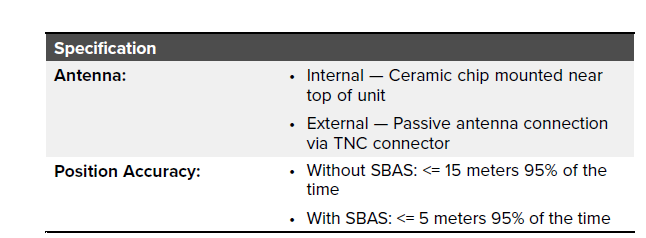

– Antena:
• Unutarnja — keramički čip postavljen blizu vrha jedinice
• Vanjska — Pasivna antenska veza preko TNC konektora
– Točnost položaja:
• Bez SBAS-a: <= 15 metara 95% vremena

Što je u kutiji?
1 VHF radio
2 Fistmic
3 Zaštita za sunce
4 Nosač
5 Kit za ugradnju
6 Power/data kabel
7 Dokumentacija
