Raymarine QUANTUM 18” radar

Opis proizvoda

CHIRP pulsna kompresija

Ekskluzivna Raymarine ATX™ napredna tehnologija odvajanja ciljeva prikazuje mete kao što su čamci, orijentiri, stijene, plutače i vremenske ćelije s nenadmašnom rezolucijom i kvalitetom odvajanja.

– Izvrsna detekcija kratkog dometa i poboljšani detalji cilja s minimalnim dometom od 18’ (6m).
– CHIRP Pulse Compression osigurava da više radarske energije dosegne svaku metu, što rezultira vrhunskom slikom na velikim udaljenostima
– Quantumova CHIRP Pulse Compression tehnologija identificira male, slabe mete, čak i kada se nalaze blizu jakih povrata.

Značajke proizvoda:

Trenutačna svijest
– Quantum solid-state tehnologija spremna je za korištenje u nekoliko sekundi, bez dugog razdoblja zagrijavanja.

Pojednostavljena instalacija
– Nadogradnja vašeg radarskog sustava nikada nije bila praktičnija. Uz identičan uzorak vijaka kao i prethodne generacije, instalacija je laka. Osim toga, s opcijskim Quantum adapterskim kabelom, možete zaboraviti na gnjavažu oko postavljanja novih radarskih kabela. Tanak dizajn kabela odgovara uskim prostorima, pojednostavljujući proces nadogradnje i štedeći vaše vrijeme i trud.

Energetski učinkovit i lagan
– Doživite revoluciju u navigacijskoj tehnologiji s Quantumovim solid state radarom, koji je nevjerojatno lagan i 50% teži od konvencionalnih magnetronskih radara. Uz impresivno nisku potrošnju energije od samo 17 watta tijekom prijenosa i 7 watta u stanju mirovanja, Quantum osigurava maksimiziranje vijeka trajanja baterije vašeg plovila, posebno kritično kod jedrenja, omogućujući dulja, bezbrižna putovanja.

Opće specifikacije:
Dimenzije: Promjer | Visina 541,0 mm | 209,5 mm
Težina: 5,6 kg
Napon napajanja: 12 V DC ili 24 V DC
Raspon radnog napona: Minimalno: 10,8 V DC | Maksimalno: 31,2 V DC
Potrošnja energije: Tijekom prijenosa (maksimalno): 17 W | Stanje mirovanja: 7 W | Način mirovanja (odnosi se samo na radare povezane putem Wi-Fi-ja): 2 W
Hidroizolacija: IPX6
Raspon radne temperature: -10°C do +55°C
Raspon temperature skladištenja: -25°C do +70°C
Dodatni uvjeti skladištenja: Čuvati uspravno; nemojte blokirati ventilacijske otvore na donjoj strani
Vlažnost: Do 95% na 35°C
Maksimalna brzina vjetra: 100 čvorova
Ljestvice raspona: 1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1,5, 2, 3, 4, 6, 8, 12, 16 i 24 nautičke milje

Odašiljač
Tip: X-band solid-state odašiljač s tehnologijom kompresije impulsa
Frekvencija prijenosa: 9354 MHz do 9446 MHz
Vršna izlazna snaga: 20W
Duplekser: Cirkulator
Pulsne širine (3 dB): 40 ns do 14,7 us
CHIRP duljine: 400 ns do 22 us
Frekvencija ponavljanja pulsa: 920 Hz do 5900 Hz
CHIRP bandwidth: Do 32 MHz
Način mirovanja: Rotacija skenera – ISKLJUČENO | Prijenos skenera – ISKLJUČEN | Wi-Fi veza – UKLJUČENA

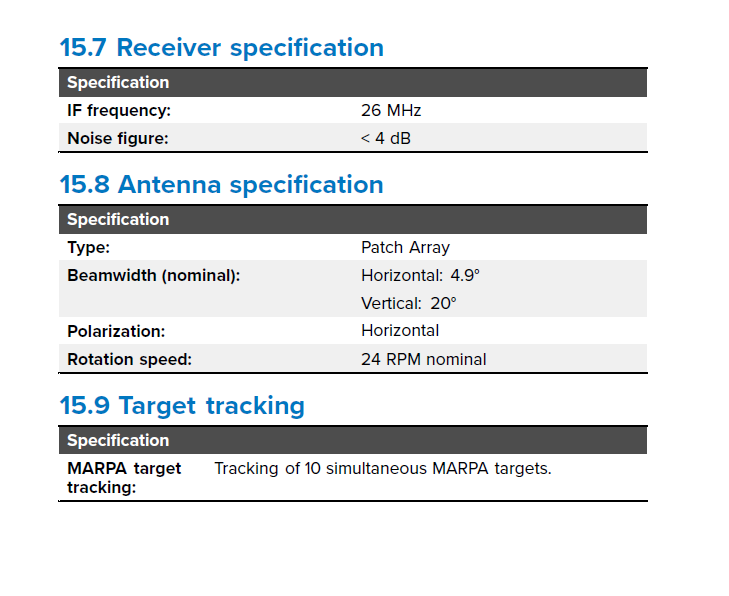

Prijemnik
IF frekvencija: 26 MHz
Noise figure: Manje od 4 dB

Antena
Tip: Patch array
Širina snopa (nominalna): Vodoravno: 4,9° | Okomito: 20°
Polarizacija: Horizontalno
Brzina rotacije: 24 okretaja u minuti nominalno

Praćenje cilja
Praćenje 10 radarskih ciljeva istovremeno

Kompatibilnost:
Axiom 2 XL – 16″, 19″, 22″ i 24″ modeli: DA
Axiom 2 Pro – 9″, 12″ i 16″ RVM i -S variante: DA
Axiom+ – 7″, 9″ i 12″ RV i ploteri: DA
Element – 7″, 9″ i 12″ HV i S variantse: DA – 2*
Axiom XL – 16″, 19″, 22″ i 24″ modeli DA
Axiom Pro – 9″, 12″ i 16″ RVX i -S variante DA
Axiom – 7″, 9″ i 12″ RV i ploter varijante DA
gS-Series – gS95, gS125 and gS165 DA – 3*
eS-Series – eS95, eS97, eS98, eS125, eS127, eS128, eS165 DA – 3*
e-Series – e7, e7D, e95, e97, e125, e127, e165 DA
c-Series – c95, c97, c125, c127 DA
a-Series – a75, a77, a78, a95, a97, a98, a125, a127, a128 DA
E-Series Widescreen – E90W, E120W, E140W NE
C-Series Widescreen – C90W, C120W, C140W NE
G-Series Classic – GPM400 NE
E-Series Classic – E80, E120 NE
C-Series Classic – C70, C80, C120 NE – 1*

Bilješke
1 – Ploteri C-serije Classic kompatibilni su samo s analognim radarskim skenerima, više se ne proizvode.

2 – Morate se povezati putem Wi-Fi veze. Kabelska veza nije dostupna s Elementom.

3 – Zasloni serije eS i serije gS koji koriste LightHouse 3 podržavaju samo žičanu vezu s Quantumom; bežična (Wi-Fi) veza NIJE podržana.

Što je u kutiji?
Sljedeći dijelovi isporučuju se s Quantum radarom.
1. Radar
2. Kabel za napajanje
3. M8 pričvrsni vijci s opružnim podloškama i ravnim podloškama x4
4. Dokumentacija
5. Podatkovni kabel (opcija)
